FACE SW70S平开门机组系统解析

一、系统定义

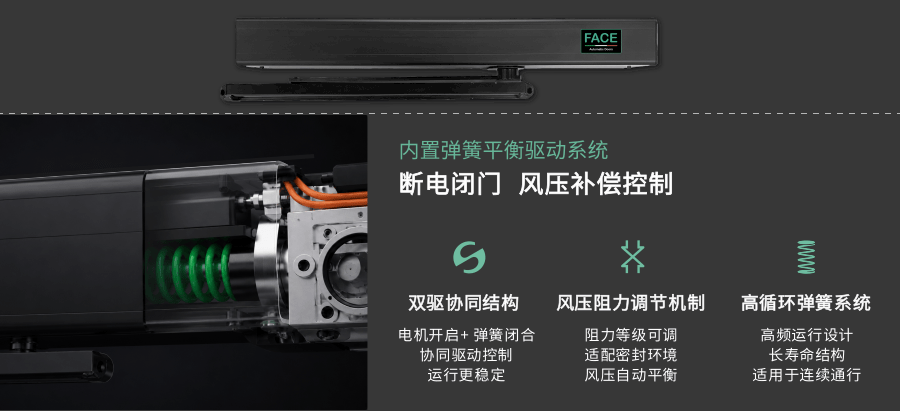

FACE SW70S是一套以电机与弹簧协同工作的平开门驱动系统。

系统启动后，电机首先提供开门力矩，驱动门扇进入开启状态；而在后续运行中，电机与弹簧共同参与关门控制，使门体在力的协同作用下完成闭合。

在断电情况下，系统转为弹簧主导模式，由弹簧释放储能完成基础闭合动作。

这一结构的核心，是让门体运行始终处于“动力协同”而非单一驱动状态。

二、运行逻辑

在开门阶段，电机输出主要驱动力矩，门体在受控状态下平稳开启，并通过预设开门力等参数，对不同阻力条件进行力矩控制与平衡。

当门体进入运行区间后，系统进入连续力平衡状态，电机持续控制运行节奏，而弹簧逐步建立回位趋势，为后续关门提供基础能量。

在关门阶段，电机不再单独驱动，而是与弹簧共同作用：电机控制速度与节奏，弹簧提供回位力，使门体自然回归关闭状态，并在末端通过压紧力完成定位。

整个过程不是“开与关的分段动作”，而是一个连续的力控循环。

三、断电逻辑

当系统断电时，电机停止输出，系统进入被动力学状态。

此时弹簧释放储能，成为主要驱动力，使门体完成闭合动作，并通过结构力保持到位。

这一机制保证在无电力输入情况下，门体仍具备基础安全闭合能力。

四、环境适配能力

门体在运行过程中会受到风压、密封阻力等外部负载影响。

SW70S并非被动适应环境，而是通过力控参数设定，使系统在不同工况下始终维持力的平衡状态。

因此，环境变化被转化为系统内部的可调变量，而非外部干扰因素。

通过这一控制方式，系统可在不同安装环境中保持稳定的启闭表现与开关门到位能力。

五、驱动系统优化

系统采用无刷电机驱动结构，并对齿轮传动系统进行精简设计。

这种结构优化降低了机械传动损耗，同时提升了运行顺滑度与静音表现，使力矩输出更加稳定。

六、系统总结

SW70S的本质，是一套基于力控逻辑的协同驱动系统。

电机负责驱动力矩与运行控制，弹簧负责回位与断电闭合，压紧力负责末端定位与阻力平衡。

三者共同构成一个持续运行的力控闭环，使门体在不同工况下保持一致的运行表现。
